TY2000旋轉平臺表磁分布測試系統

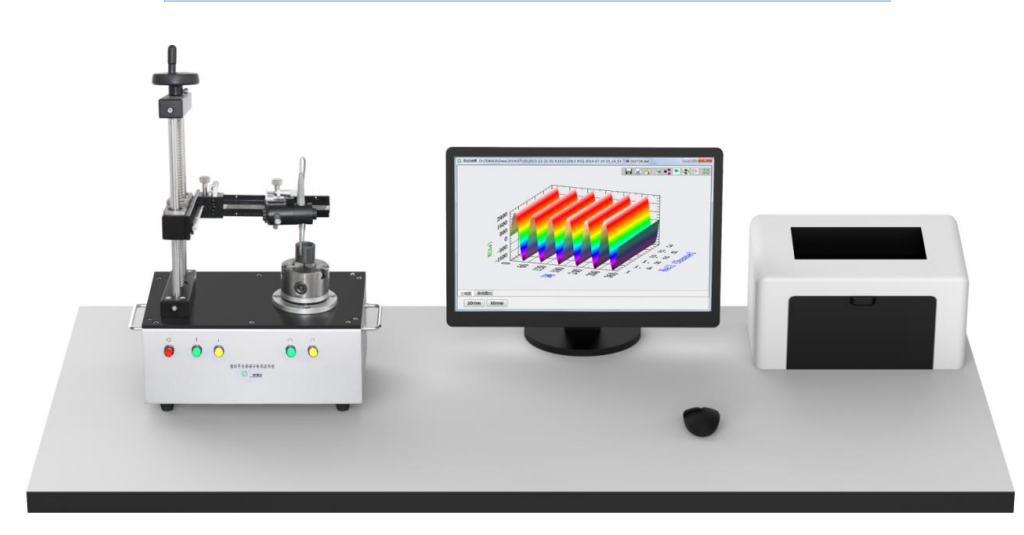

TY2000是一款專用于測量永磁材料與電機轉子表面磁場分布的設備，主要由測試平臺(內置數字、特斯拉計、探頭三軸定位裝置、旋轉卡盤、運動控制器)、計算機及系統級軟件組成。具有設計先進、簡單實用、操作方便等特點。

TY2000測試平臺產品特征

 數字特斯拉計：測量范圍：0～2000 mT，最小分辨力：10 μT，測量不確定度達 0.5%。

霍爾探頭：探頭傳感芯片由耐磨材料封裝，材質有彈性不易折斷。

 旋轉測試平臺：測試平臺裝有旋轉卡盤，采用精密步進電機驅動，帶動被測樣品在 W 軸方向旋轉。

卡盤及軸承：選用進口品牌，標配卡盤同心度達 0.05 mm，運行更加平穩。

無磁三爪卡盤（選配件）：特殊應用情況下可選配無磁三爪卡盤。

探頭定位裝置（選件）：可軟件自動控制或按鍵控制探頭上下移動。

TY2000測試平臺主要應用

 環型樣品測試：可測試不同尺寸的圓柱型永磁、多極磁環、磁瓦、小型電機轉子等。

測量表磁參數：極數、極性、磁極的峰值、角度、面積、寬度、半寬高、充磁角度；每個表磁參數

的結果中均包含最大值、最小值、平均值、標準差等。

繪制表磁曲線： X-Y 直角坐標磁場分布圖、極坐標磁場分布圖、三維磁場分布圖等。

TY2000測試平臺測量系統

 系統配有自動測試軟件，除設置參數外，軟件可自動完成所有測量過程。

 實時顯示被測磁場值、及磁場曲線，可實時監控采樣波形，并可隨時中止測試過程。

 軟件能自動偵測磁極扇區零點，并優化了對電機的控制，使啟動和停止點完美重合。

 設置報警，可任意設置報警上限、下限；并可選擇超限報警后停止測試。

 具有與正弦波對比功能，可將被測曲線與標準正弦波進行對比。

 可自動測量樣品的極數、極性、磁極的峰值、角度、面積、寬度、半高寬、充磁角度等；多種磁

場單位可選：mT、G、A/m、Oe 等。

 每一個測試參數的結果中包含最大值、最小值、平均值、標準差。

 可自動繪制 X-Y 直角坐標磁場分布圖、極坐標磁場分布圖、2~32 次諧波分析圖、三維磁場分布圖等。

 文件管理功能強大，具有自動保存數據，刪除數據，清除全部數據等功能。
